제품특징

면상발열체 소개(신소재)

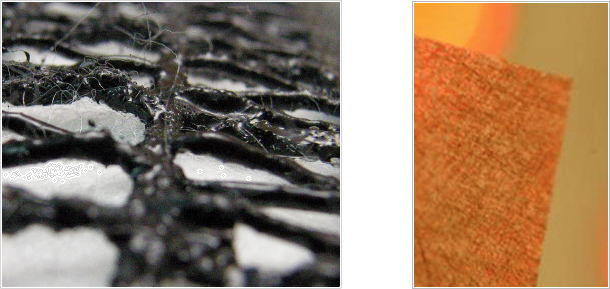

면상발열체 Nickelory 시리즈는 특수 탄소발열섬유를 적용하여, 내열성 고분자 필름으로 코팅처리하고 발열을 하는 것을 특징으로 하는 정밀기술로 만들어진 최첨단 카본섬유면상 발열체 입니다.

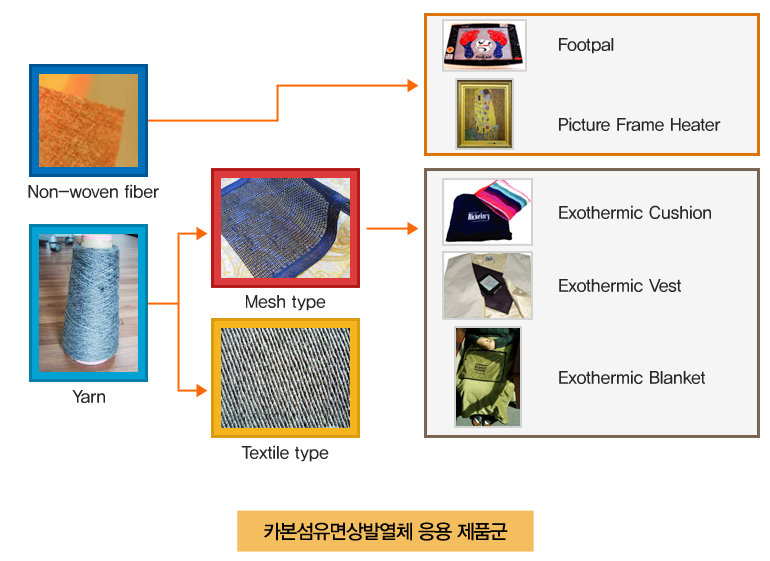

면상발열체 소개(응용)

POLY-SEMI CONDUCTER 를 이용한 능동형 발열 섬유 MAT

CARBON FIBER & CNT 합성공정적용
도전성섬유의 제직설계 및 전극타설 공정적용
P/U계통의 박막형 절연재 라미네이팅공정적용

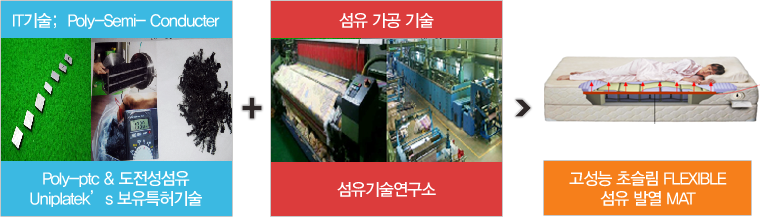

IT기술분야

POLY-SEMI CONDUCTER 제조기술
절전형, 과열방지 PTC능동소자채택/적용

섬유 기술분야

열처리를 통한 CARBON FIBER 도전성 기능부여 기술
방직/방적 기술을 통한 도전성섬유의 제직설계 및 전극타설 공정적

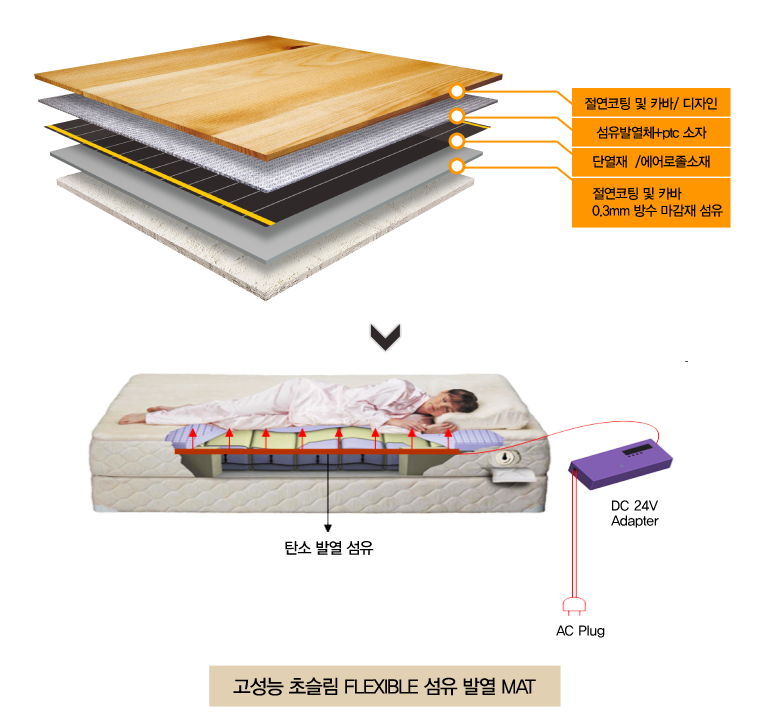

소비자 NEEDS를 고려한 디자인의 완제품 MAT 제작

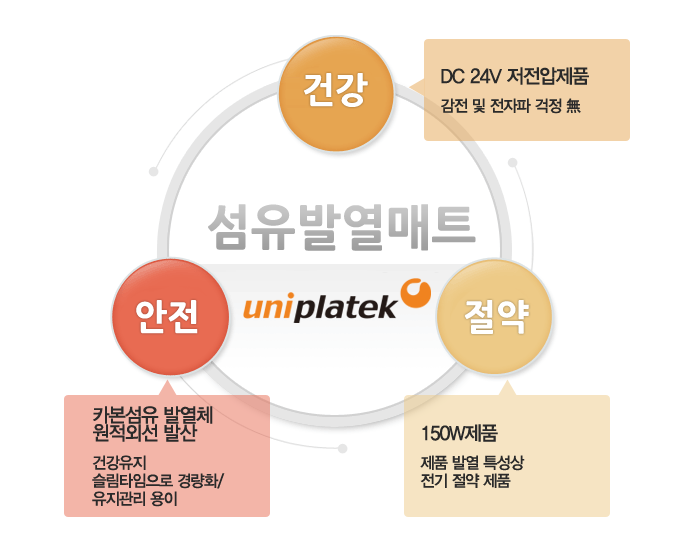

개발CONCEPT


절전형,과열방지 PTC 능동소자 채택/적용으로 과열방지 및 에너지 절약형 기술 융합시제품 제작

제품사양 폭1000 mm 길이 3METER이상 발열체 두께 3mm이내
제품성능 발열온도35도이상, 온도편차 ±5℃이내,소비전력 150W/M2이내 - 용도: 난방용 절약형 제직 섬유상 탄화발열체
제품특징 전자파장애없는 초슬림 섬유발열체

개발내용

PTC소자 60~70도정온에서 자동제어되어지는 SEMI-CONDUCTER 적용 - 전도성 제직형 탄화발열 저항체 제조

카본섬유의 저항/슬라이버 설계를 통한 발열특성의 향상
- 제직형으로 구조 설계를 통한 절전효과 향상 (절전형150W/m2 , 열전환 효율 90 %)
- 제직형 섬유상발열저항체로 유연성, 내구성 이 뛰어난 섬유발열체 제조.

인체에 안전한 저전압 및 절연 코팅재 제조

전자파장애 없는 DC 24v/12v 전원사용
절연 코팅재 P/U 라미네이팅 공정기술

아크방지를 위한 금속 사 및 전극 결속방법

금속분말과 같은 전도성 분말또는 박막형 클레딩재을 사용하여 전극과 전도성섬유와의 접촉부분에 기계적결속하여 아크발생 및 탄소열화 를 방지

보유기술

특허기술명 : PTC 소자에 의한 제조방법 및 이를 이용한 면상 발열체 과열방지 시스템


중국특허 NO.201010193737.1 KP1807 출원일 2010.08.10
미국특허 US12/872.874 출원일; 20101.08.30 미국 국제특허 등록일;2013.11.02
한국특허 10-1129251 등록일 2012.01.31

기술특징

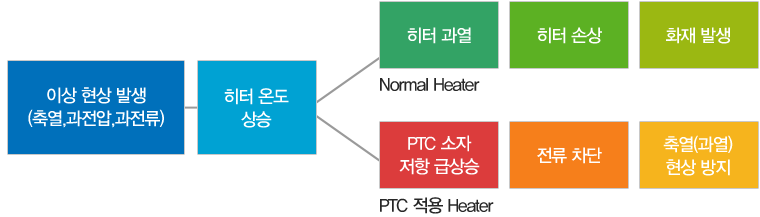

PTC(Positive Temperature Coefficient )
온도 자기감응형 능동소자 : 세라믹이 아닌 폴리머타입의 반도체소자 모듈 제조공정
전극 connecter등, 연속 다공정으로 15개공정 자동화 시행 으로 인한 고 생산성 구현가능
특장점 : 일정온도(큐리온도)이상에서는 상변태 자동전환
경쟁력 : 소자제조기술개발의 독창성및 저렴한 제조가격의 구현
